基桩检测
48小时，确定桩身混凝土均匀性及完整性
宣布时间：2022-08-05 浏览次数：66434 来源：尊龙凯时
桩身热异常完整性测试，简称TIP，是指桩或地连墙混凝土浇筑后，利用测温电缆实时纪录混凝土凝固历程中爆发的水化热，再通过Tip-Reporter专业软件盘算后，绘制桩身温度（t）VS深度（d）的曲线及热剖面图，通过温度及热量的差别来判别桩身混凝土均匀性及桩身完整性 。

尊龙凯时人生就是博 --官网入口


TIP测试的优点

01 TIP的测试时间早，成桩后24-48个小时即可得出结果 。
PIT由于理论模型的限制，要将桩看成个一维的弹性杆件，所以对混凝土强度品级有一定的要求，规范里强制大于15Mpa或设计强度的70%，一般需要7天左右 。CHAMP一般也需要7天左右 。而TIP在成桩或成墙48个小时内即可得出结果，很是的快捷 。
测试时间早就两个利益：一是可以节省施工时间本钱，特别是对工期要求特别紧的项目 。 二也有利于我们事后调解 。

下面就通过一个案例来检察一下从混凝土刚浇筑完毕后到48小时的温度曲线变革历程 。

数据解读
从总体的测温结果来看，墙体在测试深度规模内没有泛起突然的温度降低，标明混凝土完整性良好，没有明显的异常 。
在深度13m处，泛起明显的温度上升，在该位置钢筋笼外侧装置有一个塑料接线盒 。因此，阻碍了这里的热量向周围土体发散，从而造成温度升高 。

墙体边沿数据在接近底部的位置有异常，不过这正与实际开挖方法吻合 。

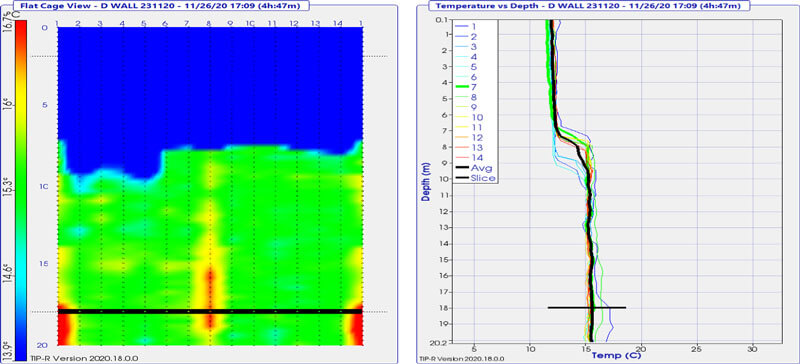

混凝土浇筑历程中浇筑3小时后

混凝土浇筑历程中浇筑3小时后,热法桩身完整性测试

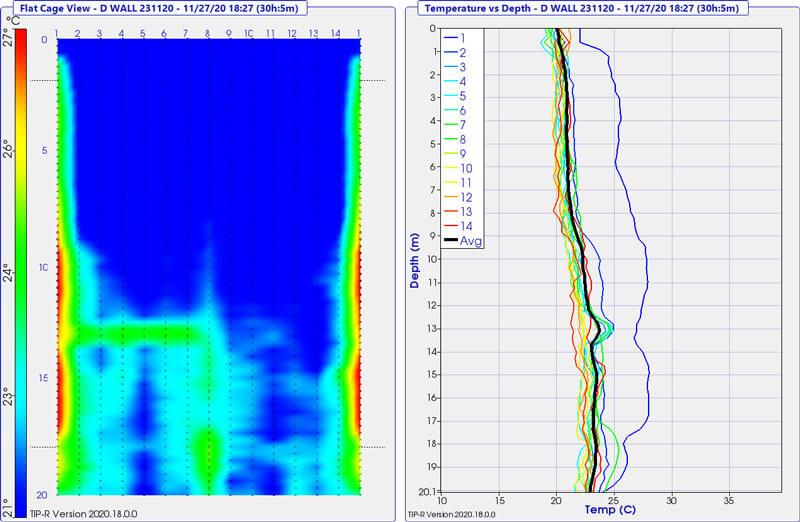

峰值温度一半时间浇筑约23个小时后
峰值温度一半时间浇筑约23个小时后,热法桩身完整性测试

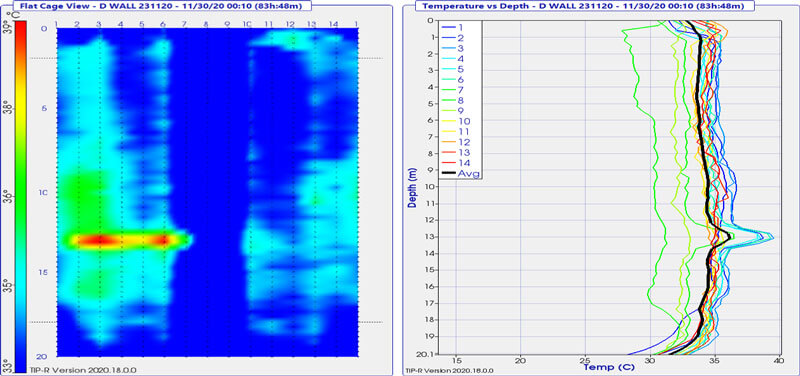

峰值时间温度浇筑后约46个小时

峰值时间温度浇筑后约46个小时,热法桩身完整性测试


02 TIP检测无盲区，且可检测钢筋笼� ；げ愕暮穸扔胫柿俊⑵兰鄹纸盍钠乃� 。

CSL跨孔超声作为现阶段桩身全断面检测最重要的普检要领，是有一定局限性的，由于超声波的流传路径为纺锤形，在桩的中间部位会保存一定的检测盲区 。另外，CSL是不可检测钢筋笼外混凝土即� ；げ愕闹柿坑牒穸� 。
在某些特殊项目中，如水下特别是海水中的桩基施工，对� ；げ愕暮穸纫筇乇鸶�，从而对钢筋笼的偏心控制也很严格，TIP测试很是适合这类需求 。

03 TIP测试可进行异形桩完整性检测、并绘制出3D轮廓 。

最近异形桩成为海内外学者研究的热点，通过更改桩身截面的几何形状来提高桩身的侧阻与端阻，从而节省质料，提高经济效益，比较典范的有下图中的支盘桩 。这类异形桩的完整性验收是一个很是麻烦的事情，因为相比通例桩型，异形桩特别关注截面变革处的混凝土浇筑质量 。TIP可凭据温度-深度曲线以及实际的混凝土浇筑量盘算出桩身的整体剖面图 。特别直观 。

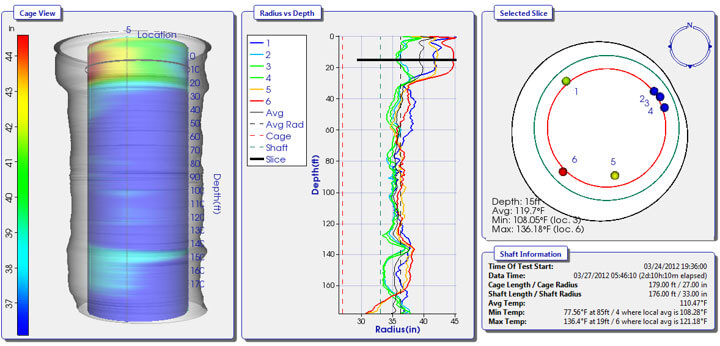

钢筋笼� ；げ愫穸取⑵乃健⒆�外轮廓图

钢筋笼� ；げ愫穸�,偏心水平,桩身外轮廓图,热法桩身完整性测试


尊龙凯时人生就是博 --官网入口

桩身完整性种种检测手段比较
尊龙凯时人生就是博 --官网入口


最新进展：先进的无线收罗模式
热法桩身完整性测试立异数据收罗系统，通过数字式温度传感器的测温电缆、TAP数据收罗盒和TAG数据发射盒组合应用，再利用云端数据库实现TIP数据无线远程收罗，工程师、设计师或者施工承包商可以直接从云数据库检察实时数据，而不需要实地去收罗 。
TAG数据发射盒是TAP数据收罗盒升级版，TAG数据发射盒既可以将TAP数据收罗盒里的数据收集汇总，也可以直接进行数据收罗，再将数据直接发送到云端数据库里 。

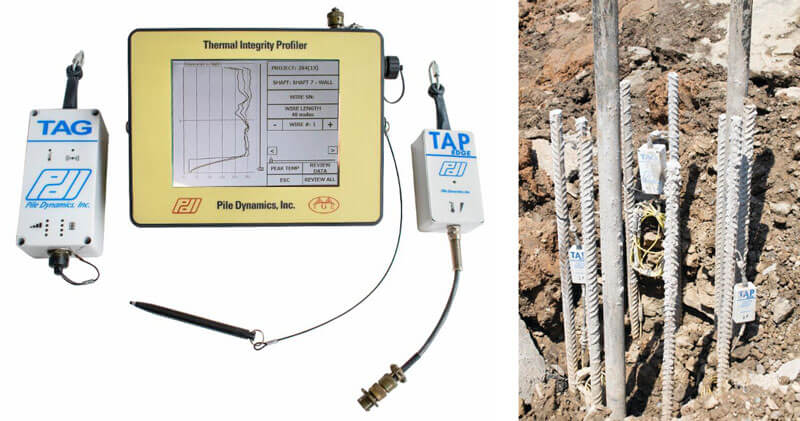

TIP收罗主机、TAP数据收罗盒、TAG数据发射盒

TIP收罗主机,TAP数据收罗盒,TAG数据发射盒,热法桩身完整性测试



最近尊龙凯时仪器设备公司与美国基桩动力学公司正联合推广TIP应用测试，推广阶段优惠巨大，接待您来电垂询 。
